欢迎光临北京燃气公司 用户服务中心!

对于室内燃气管道改造北京燃气集团有明确规定

  对于室内燃气管道改造北京燃气集团有明确规定,室内燃气管道改造主控项目厨房户型布置,厨房窗户通风状况。北京燃气集团对于地下室、半地下室、密闭空间室内燃气管道规定。

对于室内燃气管道改造北京燃气集团有明确规定

  一,北京燃气集团室内燃气管道的连接方式应符合设计文件的规定。当设计文件无明确规定时,设计压力大于或等于lOkPa的管道以及布置 在地下室、半地下室或地上密闭空间内的管道,除采用加厚的低 压管或与专用设备进行螺纹或法兰连接以外,应采用焊接的连接 方式。

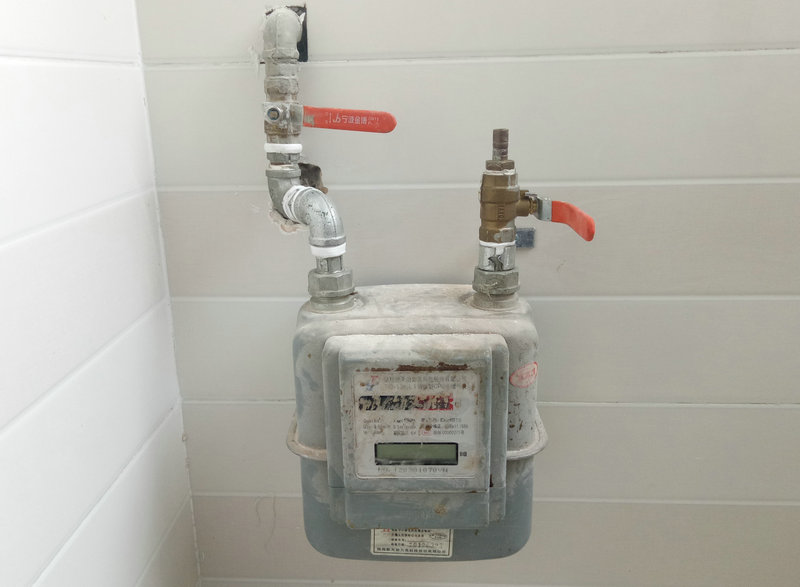

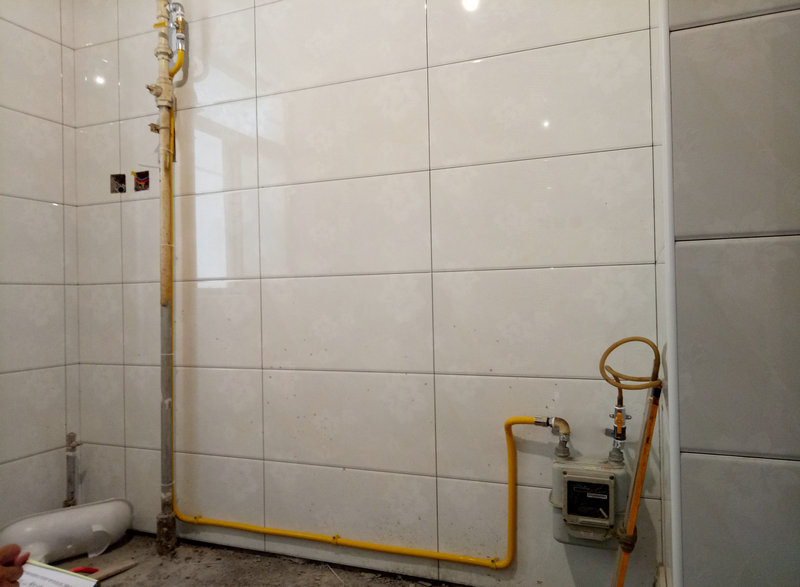

北京燃气集团改造室内燃气管道

  检查数量:⑴00%检查。

  检查方法:目视检查和查阅设计文件。

  二,北京燃气集团室内燃气管道钢质管道的焊接应符合下列规定:

  ⒈管子与管件的坡口与组对

  ⑴管子与管件的坡口形式和尺寸应符合设计文件的规 定,当设计文件无明确规定时,应符合现行国家标 准《现场设备、工业管道焊接工程施工及验收规范》 GB ⒌0⒉⒊⒍和本规范附录B的规定;

  ⑵管子与管件的坡口及其内、外表面的清理应符合现 行国家标准《工业金属管道工程施工及验收规范》 GB ⒌0⒉⒊⒌的规定;

  ⑶等壁厚对接焊件内壁应齐平,内壁错边量不应大 于 ⑴mm;

  ⑷当不等壁厚对接焊件组对且其内壁错边量大于⑴mm 或外壁错边量大于⒊mm时,应按现行国家标准《工 业金属管道工程施工与验收规范》GB ⒌0⒉⒊⒌的规定 进行修整。

  ⒉钢质管道宜采用手工电弧焊或手工管极量弧焊焊接,当 公称尺寸小于或等于DN⒋0时,也可采用

  氧-可燃气体焊接;

  ⒊焊条(料)、焊丝、焊剂的选用

  ⑴焊条(料)、焊丝、焊剂的选用应符合设计文件的规 定,当设计文件无规定时,应按现行国家标准《现 场设备、工业管道焊接工程施工及验收规范》GB ⒌0⒉⒊⒍的规定选用;

  ⑵严禁使用药皮脱落或不均匀、有气孔、裂纹、生锈 或受潮的焊条。

  ⒋管道的焊接工艺要求

  ⑴管道的焊接应符合现行国家标准《现场设备、工业 管道焊接工程施工及验收规范》GB ⒌0⒉⒊⒍的有关 规定;

  ⑵管子焊接时,应采取防风措施;

  ⑶焊缝严禁强制冷却。

  ⒌在管道上开孔接支管时,开孔边缘距管道环焊缝不应小 于⑴00mm;当小于⑴00mm时,应对环焊缝进行射线探伤检测, 且质量不应低于现行国家标准《无损检测金属管道熔化焊环向 对接接头射线照相检测方法》GB/T ⑴⒉⒍0⒌中的田级;管道环焊 缝与支架、吊架边缘之间的距离不应小于⒌0mm;

北京燃气集团燃气管道对接焊缝质量应符合设计文件的要求

  ⒍北京燃气集团燃气管道对接焊缝质量应符合设计文件的要求,当设计文件 无明确要求时应符合下列要求:

  ⑴焊后应将焊缝表面及其附近的药皮、飞溅物清除干 净,然后进行焊缝外观检查;

  ⑵焊缝外观质量不应低于现行国家标准《现场设备、 工业管道焊接工程施工及验收规范》GB ⒌0⒉⒊⒍中的 ID级焊缝质量标准;

  ⑶对接焊缝内部质量采用射线探伤检测时,其质量不 应低于现行国家标准《无损检测金属管道熔化焊 环向对接接头射线照相检测方法》GB/T ⑴⒉⒍0⒌中的 HI级焊缝质量标准。

  检查数量:当管道明设或暗封敷设时,焊缝外观质最应 ⑴。。%检查,焊缝内部质量的检查比例不少于⒌%且不少于⑴个 连接部位。当管道暗埋敷设时,焊缝外观和内部质量应I。。%检 查,

  检查方法:焊缝外观检查采用目视检查或焊缝检有尺检查; 焊缝内部质量检查查看无损检测报告。

  三,钢管焊接质量检验不合格的部位必须返修至合格,,设计 文件要求对焊缝质盘进行无损检测时,对检验出现不合格的焊

  缝,应按下列规定检验与评定:

  ⒈每出现一道不合格焊缝,应再抽检两道该焊工所焊的同 一批焊缝,当这两道焊缝均合格时,应认为检验所代表的这一批 焊缝合格;

  ⒉当第二次抽检仍出现不合格焊缝时,每出现一道不合格 焊缝应再抽检两道该焊工所焊的同一批焊缝,再次检验的焊缝均 合格时,可认为检验所代表的这一批焊缝合格;

  ⒊当仍出现不合格焊缝时,应对该焊工所焊全部同批的焊 缝进行检验并应对其他批次的焊缝加大检验比例。

  检查数量:⑴00%检查。

  检查方法:查看检查记录和无损检测报告。

  四,法兰焊接结构及焊缝成型应符合国家现行标准《管路法 兰技术条件》JB/T 7⒋的有关规定。

  检查数量:抽查比例不少于⑴0%,且不少于⑴对法兰。

  检查方法:目视检查和焊缝检查尺量测。

  五,铜管接头和焊接工艺应按现行国家标准《铜管接头》 GB/T ⑴⑴⒍⑴8执行,铜管的钎焊连接应符合下列规定:

  ⒈钎焊前,应除去钎焊处铜管外壁与管件内壁表面的污物 及氧化物;

  ⒉钎焊前,应将铜管插入端与承口处的间隙调整均匀;

  ⒊钎料宜选用含磷脱氧元素的铜基无银或低银钎料,铜管 之间钎焊时可不添加钎焊剂,但与铜合金管件钎焊时,应添加钎 焊剂;

  ⒋钎焊时应均匀加热被焊铜管及接头,当达到钎焊温度时 加入钎料,应使钎料均匀渗入承插口的间隙内,加热温度宜控制 在⒍⒋⒌〜790c之间,钎料填满间隙后应停止加热,保持静止冷 却,然后将钎焊部位清理干净;

  ⒌钎焊后必须进行外观检查,钎焊缝应圆滑过渡,钎焊缝 表面应光滑,不得有较大焊瘤及铜管件边缘熔融等缺陷。

  检查数量:⒈00%钎焊缝。

  检查方法:目视检查。

  六,铝塑复合管的连接应符合下列规定:

  ⒈铝塑复合管的质量应符合现行国家标准《铝塑复合压力 管》GB/T ⑴8997的规定。铝塑复合管连接管件的质量应符合国 家现行标准《铝塑复合管用卡压式管件》CJ/T ⑴90和《铝塑复 合管用卡套式铜制管接头》CJ/T ⑴⑴⑴的规定。并应附有质量合 格证书;

  ⒉连接用的管件应与管材配套,并应用专用工具进行操作;

  ⒊应使用专用刮刀将管口处的聚乙烯内层削坡口,坡角为 ⒉0°〜⒊0°,深度为⑴.0〜⑴.⒌mm,且应用清洁的纸或布将坡口残 屑擦干净;

  ⒋连接时应将管口整圆,并修整管口毛刺,保证管口端面 与管轴线垂直。

  检查数量:⑴00%检查。

  检查方法:目视检查。

  七,北京燃气集团可燃气体检测报警器与燃具或阀门的水平距离应符合下 列规定:

  ⑴当燃气相对密度比空气轻时,水平距离应控制在0.⒌~ & 0m范围内,安装高度应距屋顶0.⒊m之内,且不得安装于燃 具的正上方;

  ⒉当燃气相对密度比空气重时,水平距离应控制在0.⒌〜 ⒋. 0m范围内,安装高度应距地面0.⒊m以内。

  检查比例:⑴00%检查。

  检查方法:目视检查及尺量检查。

  八,室内燃气管道严禁作为接地导体或电极。

  检查比例:⑴00%检查。

  检查方法:目视检查。

  九,北京燃气集团燃气管道沿屋面或外墙明敷的室内燃气管道,不得布置在屋面上 的檐角、屋檐、屋脊等易受雷击部位。当安装在建筑物的避雷保 护范围内时,应每隔⒉⒌m至少与避宙网采用宜径不小于8mm的

  镀锌圆钢进行连接,焊接部位应采取防腐措施,管道任何部位的 接地电阻值不得大于ion;当安装在建筑物的避雷保护范围外 时,应符合设计文件的规定。

  检查比例:⑴00%检查。

  检查方法:目视检查和接地摇表测试。


上一个: 北京燃气集团关于室内燃气管道改造一般规定
下一个: 北京燃气集团真抓实干疏服务“痛点” 汇聚众智促品质提升
首 页 | 公司简介 | 服务项目 | 新闻中心 | 改造费用 | 装修改燃气 | 燃气表故障 | 在线报装 | 联系我们
版权所有:北京燃气公司 用户服务中心 地址:北京市西城区西直门南小街
北京燃气服务范围: 天通苑回龙观亦庄西城区东城区昌平区石景山区通州区房山区大兴区丰台区海淀区朝阳区, 燃气改管,燃气表移位,家庭装修改燃气,燃气新增户

网站地图一
网站地图二
